サンシャインロフトとムーンパビリオン / NODEの建築と都市化

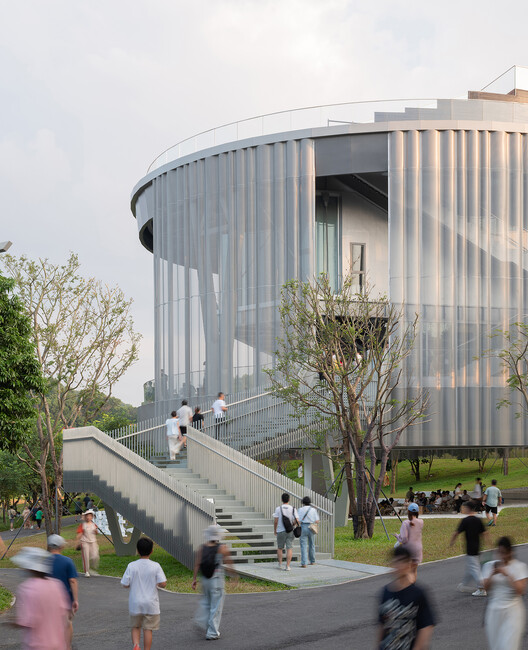

サンシャイン ロフト

背景
サンシャインロフトは、かつて公園管理が予定されていた敷地面積664平方メートル、直径30メートルの円形傾斜地に建っており、虹橋公園入口から最も近い支援施設用地でもある。このプロジェクトは、広大な湖と象徴的な虹橋が前景にあり、北京 – 香港高速鉄道と広州 – 深圳 – 香港高速鉄道の 2 つの主要鉄道が通っているため、優れた眺めと便利な交通手段を享受しています。後ろ。敷地の自然な傾斜と建物の境界線による制限に対応するために、円形の空間レイアウトが計画されています。通路のデザインは、公園の循環ルートと建物の内部機能を巧みに結び付け、公共活動エリア、ブックバー、その他のゾーンを密接にリンクさせ、それによって文化、レクリエーション、鑑賞活動のための多機能の場を作り出しています。

構造と空間
建物は、下部コンクリート部​​分と上部鉄骨構造からなる複合構造システムを特徴としています。1階は地形に沿って自然な傾斜を維持しています。一般への開放性を最大限に高め、公共利用の開放性を確保するため、3本の支柱を計画し、大スパンのオープンスペースを創出する。また、従来の架構構造に代えて、大スパンのプレストレストアーチプレートとフレーム梁方式を採用し、1階の比較的低い高さとフラットなレイアウトによる圧迫感を回避しています。アーチプレートの凸面は圧迫感を軽減するとともに、人々の視覚体験を豊かにする独特の上部空間を創出します。地上階を高くすることで建物の透明性が大幅に向上し、サンシャイン ロフトに風通しの良い浮遊感のある外観を与えています。また、空気循環を改善し、建物内に自然な換気をもたらします。休憩プラットフォームと高いレベルの組み合わせにより、快適な公共スペースが生み出され、温熱快適性が向上し、オープンで魅力的な環境が促進されます。

1 階の 3 本のコンクリート柱が 1 階まで伸びて、3 本の V 字型複合鋼柱を形成しています。この構成は、上部構造を効果的にサポートしながら、強固な基礎と 1 階と 2 階の半透明のファサードに優れた視認性を提供します。 1階エントランスのパブリックスペースは公園通路とシームレスにつながります。計画許可で許可されている床面積が限られているため、内部空間には開閉可能な読書エリアとオープンなコーヒーショップのみが含まれており、公共性は二次的です。当初、このフロアは歩行者休憩エリアとして計画されていました。プラットホーム状の室内空間は、こうした休憩ニーズに応えるだけでなく、1階のアーチ型の構造形態とも調和しています。実際、この階では公共利用を確保するために柱のないスペースが好まれており、支柱は 1 階のアーチ プレート構造に適合しません。したがって、現在のソリューションは両方の要求を満たすのに理想的です。

2 階の活動スペースは比較的プライベートであり、面積の制限によりフロア全体を占有することはありません。その結果、鋼製屋根梁からの吊り下げシステムは、空間的ニーズと構造的完全性の間のバランスをとることができるため、メザニンにとって実用的な解決策となります。このスペースにはサロンと展示エリアがあり、広大なガラス張りのファサードを通して、水を渡る象徴的な虹橋のユニークな遠景を眺めることができます。 1階と2階の高さの変化により、建物内の空間体験が豊かになります。屋上空間はフルオープンで、公園や遠くの山々など周囲の景色を一望できる設計となっている。全体的な空間体験に、ある種のオープンで自由な空気を加えます。

ムーンパビリオン

背景と課題

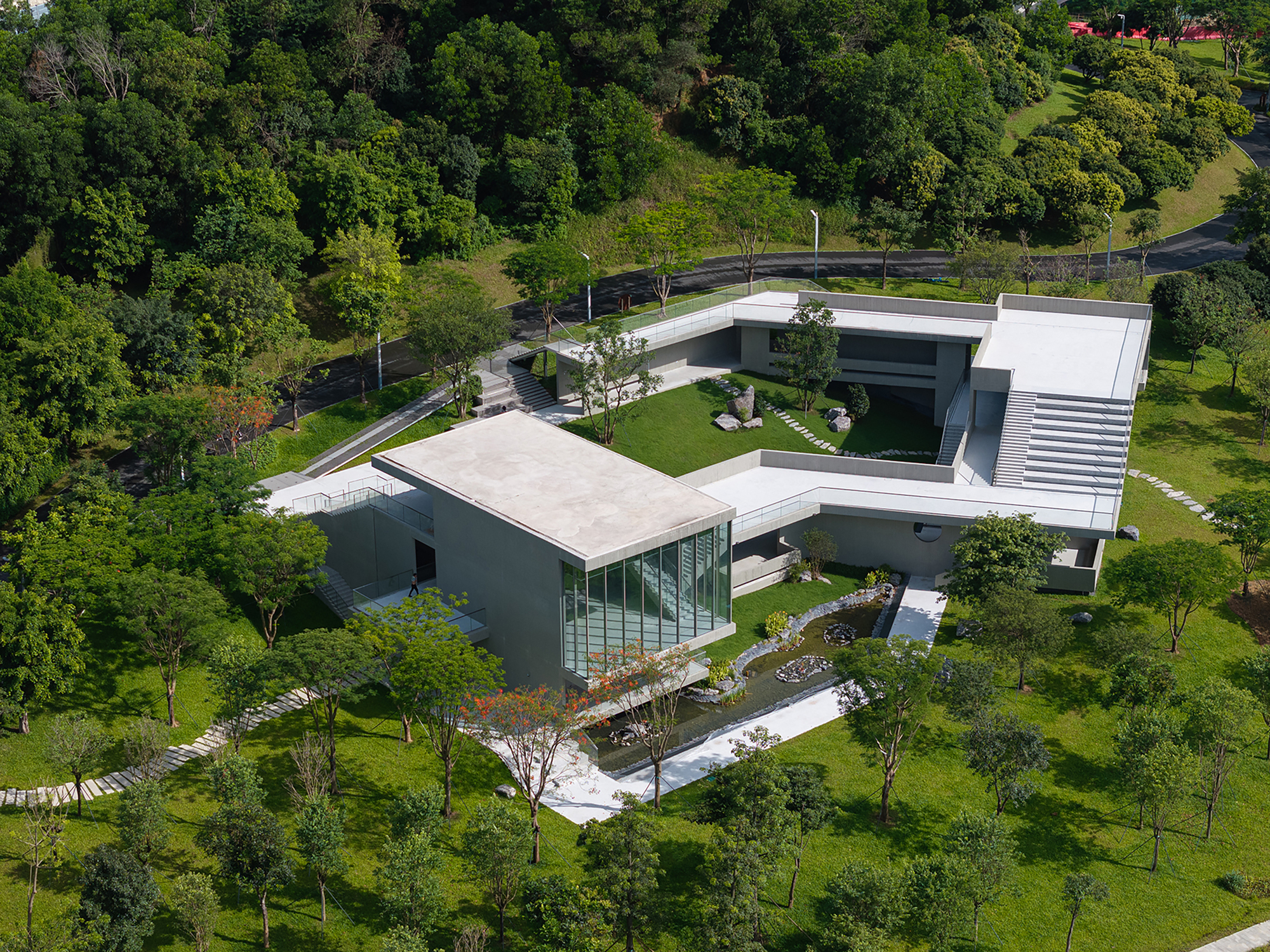

ムーンパビリオンは、BMXフリースタイルスポーツフィールドとして計画されていた3,700平方メートルの敷地に計画されている。その後、政府は公園の差別化された文化施設とスポーツ施設のニーズに合わせて、スポーツ場を 300 平方メートルの 24 時間利用できるアート パビリオンとして再開発することを決定しました。パビリオンは、コンパクトなアート展示スペース、コーヒーとティールーム、基本的な郵便局設備をシームレスに統合しています。この場所は、嶺南のライチ林に典型的な傾斜地が特徴です。アクセス可能な庭園の小道とウォーターフロントの遊歩道の間に位置し、背景には山々、前景には水が見えます。設計の主な目的は、ライチの森を保護しながら既存の斜面を最大限に活用し、周囲の景観のパノラマビューを提供しながらさまざまな機能的スペースを接続することです。

打ち放しコンクリート
このデザインの核となる原則は、素材と構造の革新的な使用を通じて純粋さと連続性の感覚を生み出すことです。構造オプション、材料、サプライヤーを徹底的に評価し、セグメント化されたプレキャスト コンクリート接合スキームをテストした結果、モノリシック フェアフェイス コンクリートを使用することが決定されました。自然な風合いを持つこの素材は、周囲の嶺南ライチ林の景観とシームレスに融合し、シンプルさと洗練された美しさを追求した建築を反映しています。このデザインは、シンプルさと複雑な視覚表現の間の調和のとれたバランスを実現し、限られたスペース内に豊かで層状の美しさを効果的に作り出します。

打ち放しコンクリートの製造には、非常に高い基準が必要です。綿密なサンプリング、現場でのレイアウト、テンプレートの接合を通じて、木目調のコンクリートと滑らかな表面のコンクリートの組み合わせが建物の特徴となり、構造的、空間的、装飾的な機能を一度に果たしました。型枠の流し込み中には、位置ずれを最小限に抑え、マージン 3 mm 以内の垂直性を確保するために厳密な制御が必要です。これにより、後の修理や表面の研磨の必要性が減り、完璧な効果が保証されます。色ムラを防ぐために特殊な保護剤を使用し、気泡が入らないように表面を注意深く管理しました。

建設における木型の選択と使用には、重大な技術的課題がありました。吸水率や木目模様の変化を考慮して、現場で 1:1 モックアップを作成する必要がありました。正確なレイアウトと配置により、平面の角や壁と天井の接合部に自然な千鳥状のパターンが現れ、一貫性を維持するためのきちんとした配置と正確な接合が実現しました。さらに、木目と滑らかな仕上げを組み合わせた打ち放しコンクリートの表面処理により、豊かな質感のコントラストが建物の洗練された表現を高めます。 1 回の注入を確実に成功させるには、すべての機械的および電気的ポイントを慎重に調整し、事前に予約しておく必要があります。建設の各段階では、現場での施工を細心の注意を払って行うための厳格な管理措置とともに、専門的な修理および保護作業が必要です。この高度な職人技は、建物に独特の美しさを与えるだけでなく、月パビリオンの構造と材料の高品質な表現を保証します。最終的に、職人技と強度を組み合わせた革新的なデザインは、空間、素材、技術に対する深い理解と創造的な応用を示し、建築上の目標を達成します。

まとめ
遠くに鮮やかな赤いリボンが見える中、月パビリオンはグレーの色合いで静かに佇み、都会の喧騒の中に静かな隠れ家を与えてくれます。アートステーションとして、それは建築空間だけでなく、自然と文化の間の微妙な関係の探求も表しています。嶺南地域の緑豊かな風景と豊かな文化遺産、そして都市生活者の心の平和への憧れからインスピレーションを得たデザインは、素材のシンプルさと建築レイアウトの流動性を強調しています。 Moon Pavilion は、上記の詩に描かれているように、自然と文化の美しさを紹介する都市の中心部の聖域となることを目指しています。ここでは、建築と環境が、静かで控えめな強さの中でひとつになります。
